很多客户在需要自行提供测量尺寸的时候，因为测量不详细，尺寸碎片化，或者只提供照片和空间跨度简易尺寸，最终反馈到设计师手里，只能推算或反复让对方复尺，造成不必要的时间延误，双方也同时消耗不必要的精力，对此提供如下实用建议。

绘制顺序

       1.了解场地，在场地反复走几圈，观察墙体走向。
       2.绘制草图，墙体可以绘制单线，先画外墙图形，再分割房间。
       3.标注分段尺寸，按照室内门、窗、柱子、墙面等全部线段的尺寸。
       4.标注整体区域尺寸，将空间墙面格局跨度尺寸标出，用于纠错校正，因为有时候分段测量后有时也会有一定误差。
       5.标注空间高度，标注门口高度、窗口高度、窗台高度、棚面距离地面高度。
       6.设施与特殊构件，消火栓、电箱、暖气等设备设施等物件的定位尺寸及厚度。
       7.标注拆改内容。
       8.手写基础要求，或图中注明。
PS:有些场地或老建筑在建筑支模或放线时候存在误差，在空间大装修可以存在一定的误差误差范围，在特殊满装场外制作，场内组装类的需要精准尺寸。 还有的场地建筑就不是横平竖直的，只能在测量时候需要多添加辅助线验证尺寸，缩小误差范围(特殊角度、梯形加垂直参照线等)。

关于绘图用具及建议：

       1.纸张选用A4白纸或绘图专用格栅点纸张
       2.绘制不熟练：使用2B铅笔配橡皮，外加一个直尺。
       3.绘制相对熟练：建议使用四色芯油笔(油笔线条较细，多色可以区分不同内容方便解读).
       5.场地简易可以使用碳素笔或其他。
       6.备硬纸板或现场有平坦桌面。

绘图完全不熟练或场地过于复杂，无法绘出尺寸简图怎么办？

       1.找能手绘简图的人完成。
       2.建议找当地能测绘并出CAD图的绘图员直接出提交CAD文件(推荐)。
       3.我方直接至现场测量。

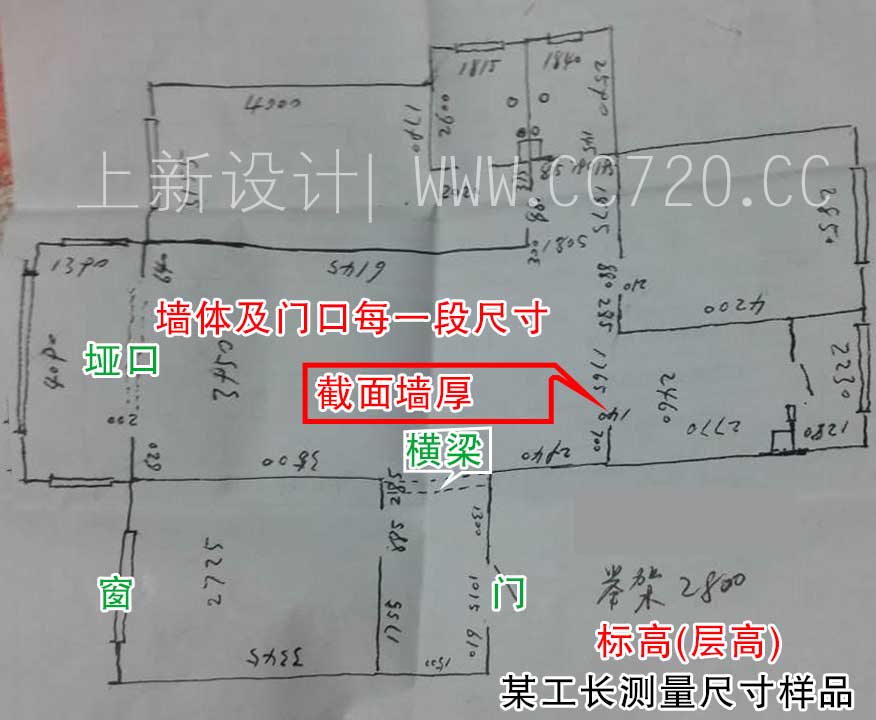

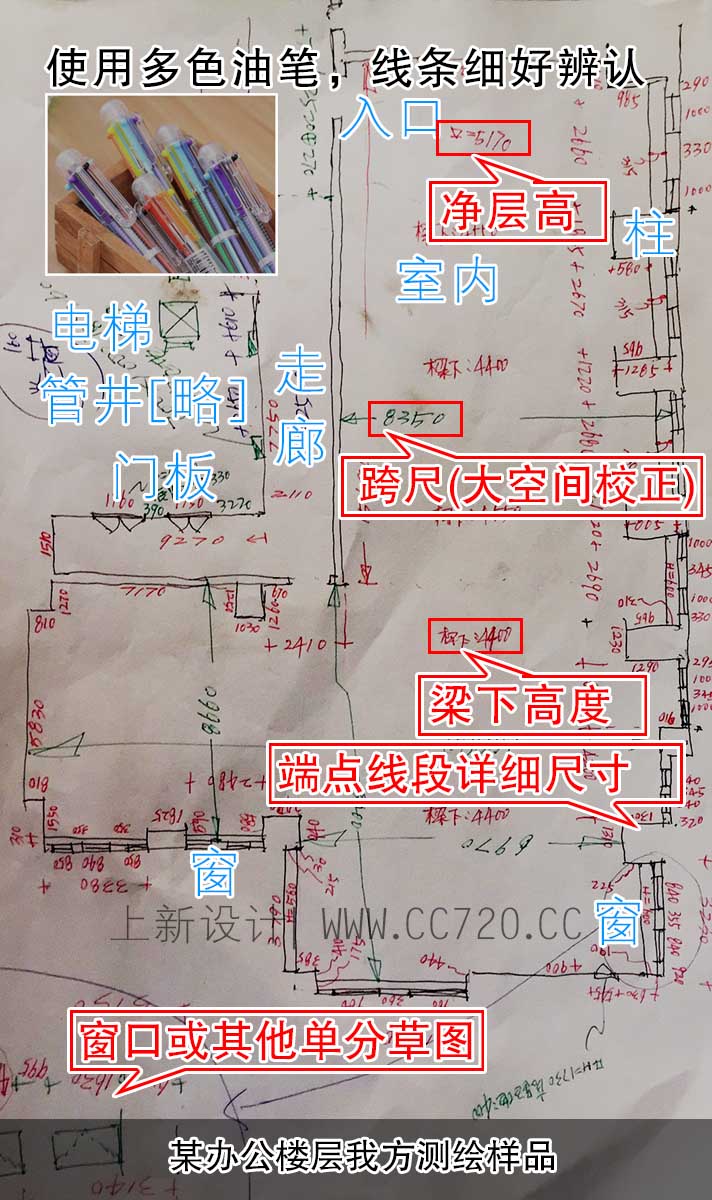

附图
